運動電纜&拖鏈電纜&控制電纜--CF130系列

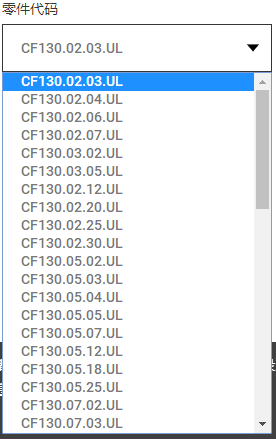

應用要求: 適合中等負載的應用 外護套: PVC 阻燃 無硅 耐油性: 無抗油性 CFRIP? chainflex? 高柔性電纜等級: 4.4.1.2 以下數據以CF130.02.03.UL 為列舉!!!

產品說明

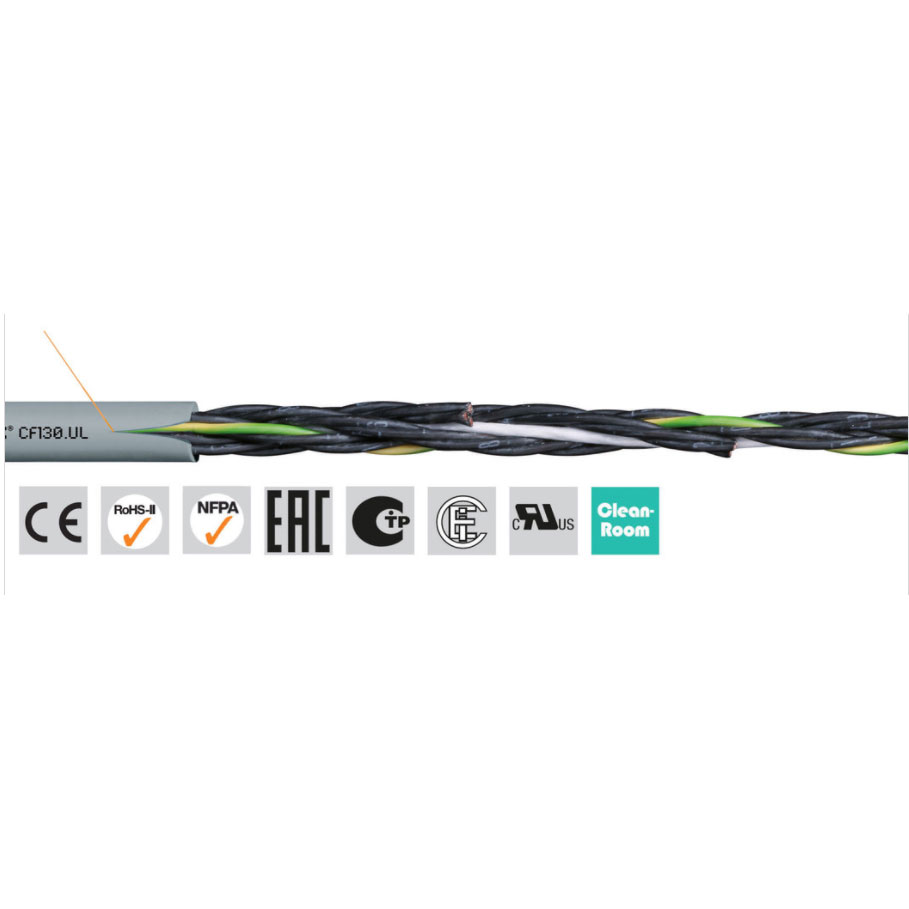

chainflex® 高柔性控制電纜 CF130.UL

典型應用領域：
  • 適合中等負載的應用
  • 耐油
  • 推薦室內應用
  • 架空行程距離和達 50 米的滑動應用
  • 木材/石材加工業、包裝工業、供應系統、輸送、調節設備
使用壽命有保證（需符合質保條件）
更多信息：: chainflex® 高柔性電纜質保
往返運動*  5 百萬  750 萬  1000 萬
溫度，  < 10 米  ≥ 10 m  < 10 米  ≥ 10 m  < 10 米  ≥ 10 m
從/至[°C]  最小彎曲半徑 [系數 x d]  最小彎曲半徑 [系數 x d]  最小彎曲半徑 [系數 x d]
+5 / +15  10  12,5  11  13,5  12  14,5
+15 / +60  7,5  10  8,5  11  9,5  12
+60 / +70  10  12,5  11  13,5  12  14,5
*可實現更多的往返運動次數——使用此網站的使用壽命計算器


認證和標準

阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準 無硅<br>不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。 UL/CSA<br>型號10493和20200，300V，60°C NFPA<br>符合NFPA 79-2012第12.9章的標準 EAC<br>經認證編號TC RU C-DE. ME77.B.01254 CTP<br>經認證編號C-DE. PB49.B.00416 無鉛<br>符合2011/65/EU（RoHS II）標準 CEI<br>符合CEI 20-35標準 無塵室<br>符合ISO 1級標準。外護套材料符合CF130.15.07.UL標準，通過IPA依照標準14644-1進行的測試 CE<br>符合2014/35/EU標準


一般性能

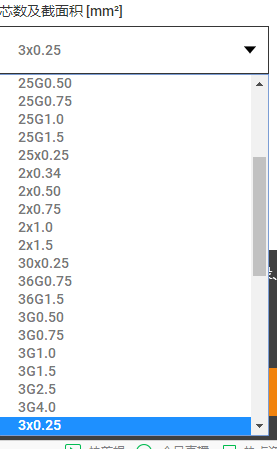

芯數及截面積 [mm2]

3x0.25

外徑最大

5.0 毫米

銅指數

8 千克/千米

重量

24.0 千克/千米

動態信息


最小彎曲半徑，拖鏈（系數）

7.5 x d



拖鏈最小彎曲半徑

37.5 毫米

最小彎曲半徑，柔性（系數）

6.0 x d

最小彎曲半徑，柔性

30.0 毫米

最小彎曲半徑，固定（系數）

4.0 x d

最小彎曲半徑，固定

20.0 毫米



溫度，拖鏈最小

5 °C



溫度，拖鏈最大

70 °C

溫度，柔性

-5 °C至+70 °C（符合EN 60811-504標準）

溫度，固定

-15 °C至+70 °C（符合DIN EN 50305標準）

v最大，架空

3 m/s

v最大，滑動

2 m/s

a最大

20 m/s2

行程

達50米的行程

Torsion

± 90°，電纜長1米

電纜結構

導體

裸銅線制成的細線絞合導線（符合 DIN EN 60228 標準）

芯線絕緣

高機械性能TPE混合物

芯線結構

芯線以短節距絞合在一起

芯線識別

顏色代碼符合 DIN 47100 標準

外護套

低粘性的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。



護套顏色

銀灰色（類似RAL 7001）

CFRIP®

快速剝皮：外部護套處的CFRIP®開口條

電氣信息

額定電壓

300/500 V

測試電壓

2.000 V（符合DIN EN 50395標準）

標準和認證

分類

4.4.1.2級
4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒）
4：行程距離長達50米
1：不耐油
2：± 90°，電纜長1米

耐油性

無抗油性

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準

無硅

不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。

UL/CSA

型號10493和20200，300V，60°C

NFPA

符合NFPA 79-2012第12.9章的標準

EAC

經認證編號TC RU C-DE. ME77.B.01254

CTP

經認證編號C-DE. PB49.B.00416

無鉛

符合2011/65/EU（RoHS II）標準

CEI

符合CEI 20-35標準

無塵室

符合ISO 1級標準。外護套材料符合CF130.15.07.UL標準，通過IPA依照標準14644-1進行的測試

CE

符合2014/35/EU標準

保證壽命

更多信息：chainflex® 高柔性電纜質保

500萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數

10.0 x d

500萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數

12.5 x d

500萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數

7.5 x d

500萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數

10.0 x d

500萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數

10.0 x d

500萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數

12.5 x d

750萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數

11.0 x d

750萬次往返運動，+15°C/+ 15°C和行程距離<10米時具有最小彎曲系數

8.5 x d

750萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數

11.0 x d

750萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數

13.5 x d

750萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數

11.0 x d

750萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數

13.5 x d

1000萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數

12.0 x d

1000萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數

14.5 x d

1000萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數

9.5 x d

1000萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數

12.0 x d

1000萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數

12.0 x d

1000萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數

14.5 x d
